ТРЕБОВАНИЯ К МАКЕТАМ - ЗАЛИВНЫЕ ЗНАЧКИ
на основе из латуни, нейзильбера или стали

Стандартная форма по каталогу основ для заливных значков

1. Направляется исходный векторный макет формата .cdr, .ai, .eps, pdf в масштабе 1:1 пропорционально к выбранной стандартной заготовке из нашего каталога.
2. В случае отсутствия в макете векторных объектов, растровое изображение должно иметь разрешение 600 dpi.

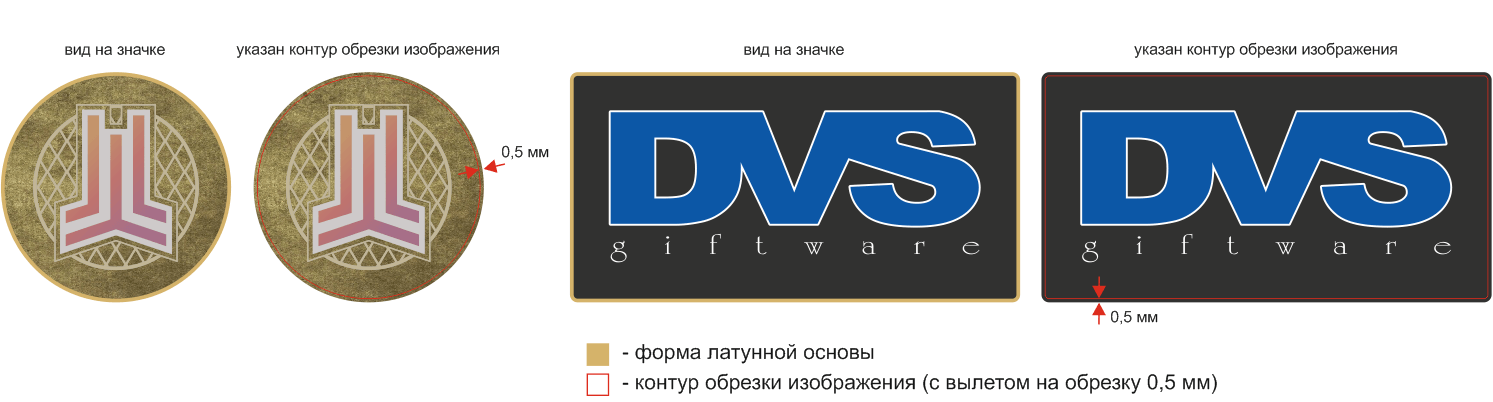

3. В макете должен быть строго векторный контур обрезки изображения, а также предусмотрены вылеты фона под плоттерную резку изображения (минимум по 0,4-0,5 мм за контур обрезки).

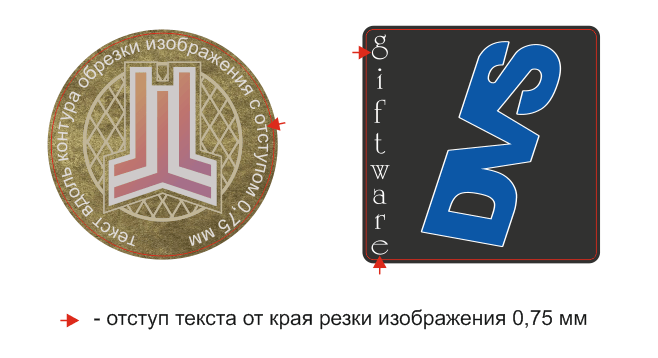

4. Весь текст в макете обязательно должен быть переведен в кривые. В случае, когда текст идет вдоль контура обрезки изображения (по краю значка), должен быть отступ надписи внутрь от края обрезки не менее 0,75 мм.



5. Цветовая модель в макете должна быть переведена в CMYK, при предоставлении макета в RGB формате цветность при печати будет сильно отличаться от видимого на экране монитора.

Индивидуальная форма

6. Необходимо соблюсти пункты 1-5 настоящих требований.

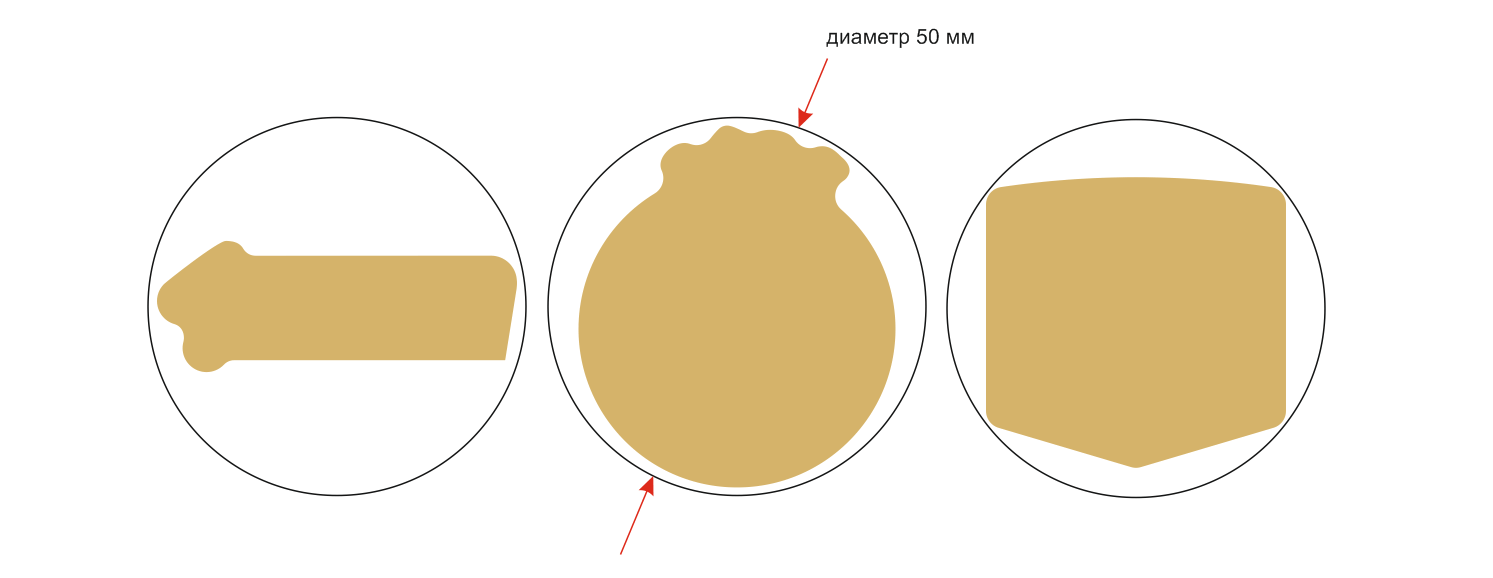

7. В случае изготовления индивидуального штампа, форма заготовки должна вписываться в окружность диаметром 50 мм (рабочая область штампа).



   При заказе малых тиражей (до 200 шт) возможно фрезерование заготовок на ЧПУ оборудовании, при этом методе размер заготовки может превышать рабочую область штампа.

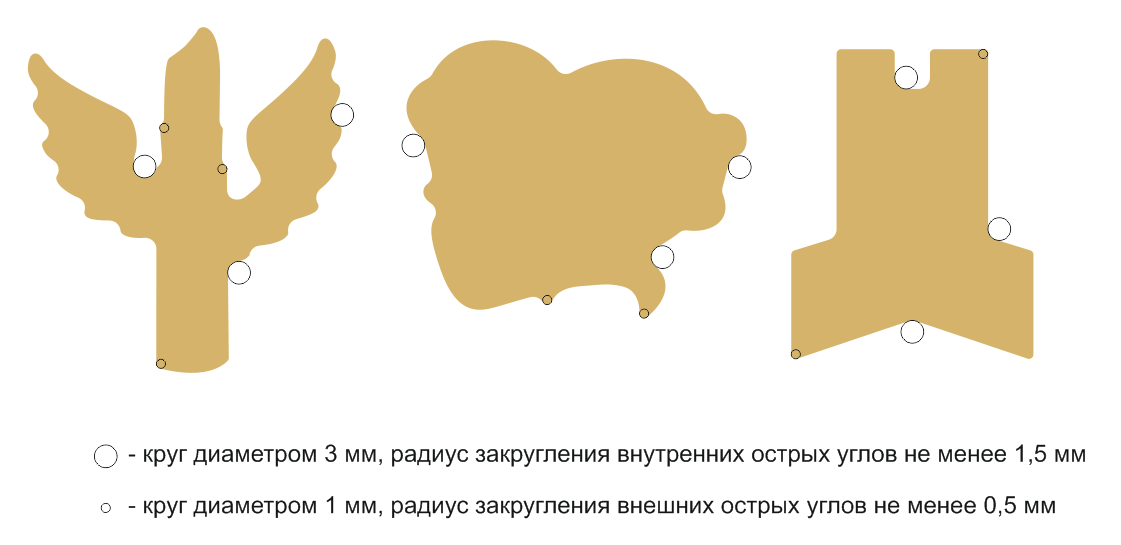

8. В макете не допустимы внутренние острые углы, минимальный радиус их закругления должен быть не менее 1,5 мм. Внешние острые углы также необходимо скруглить до радиуса 0,5 мм.
   При несоблюдении этих требований, полимер, под силой поверхностного натяжения, либо стечёт во внутренних углах, либо наоборот стянется внурть значка с наружных.

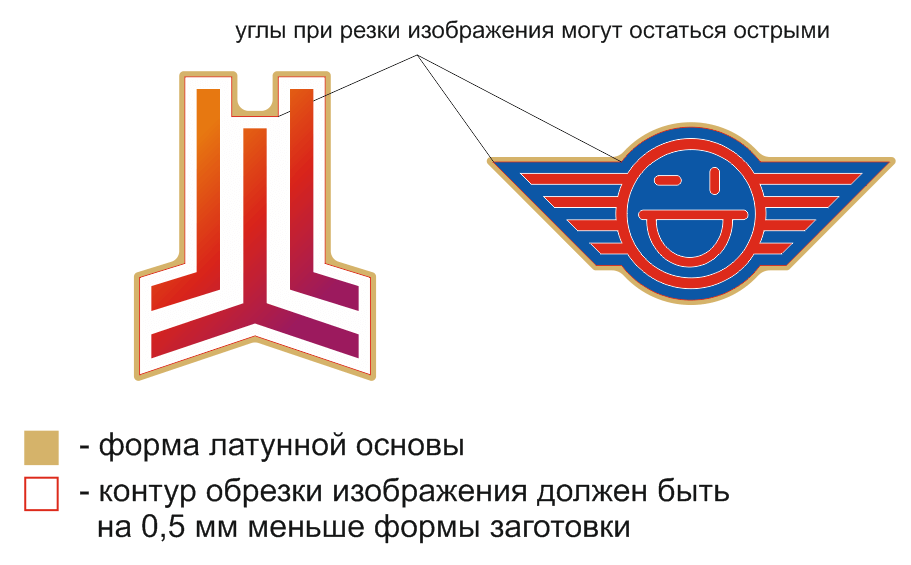

9. Контур обрезки изображения должен быть меньше формы заготовки на 0,5 мм на каждую сторону. При этом остроконечность углов на изображении никак не влияет на технику заливки и тем самым углы в изображении могут остаться острыми в соответствии с исходным макетом.

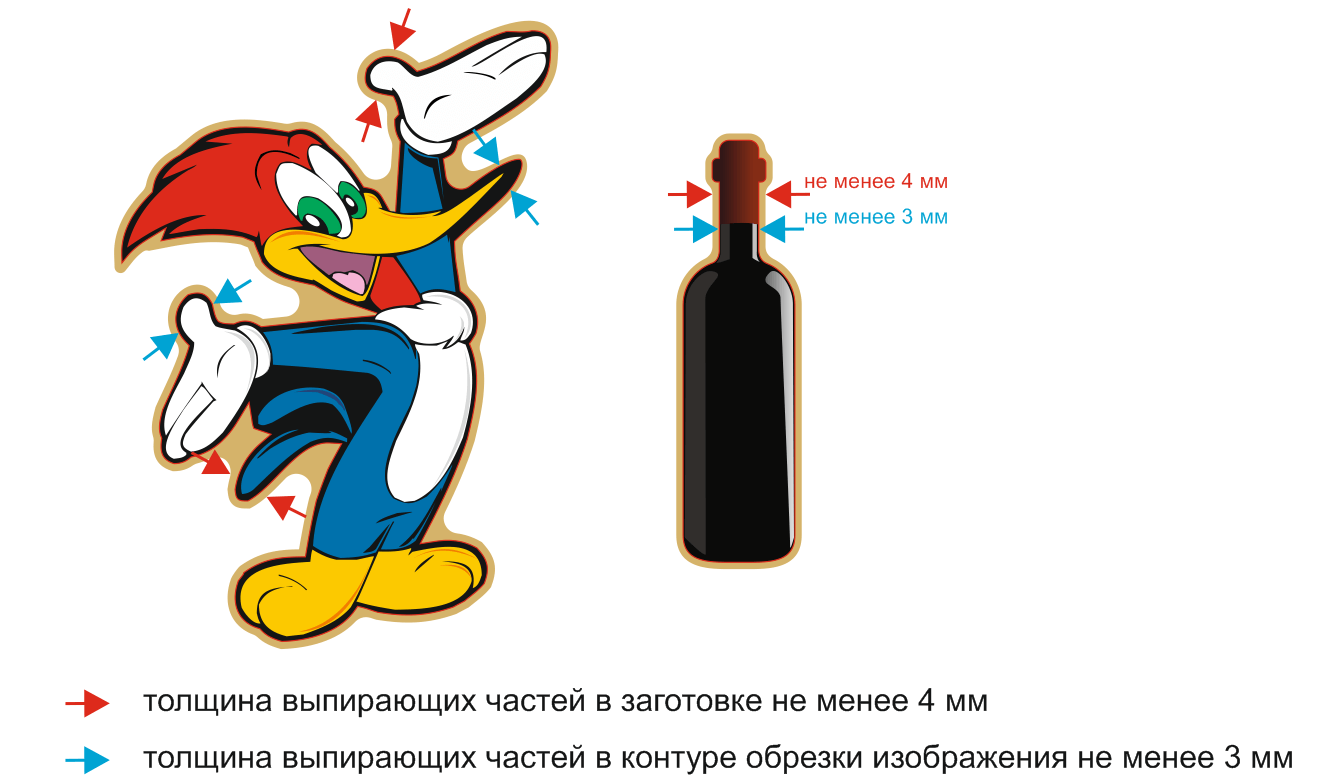

10. Толщина сильно выступающих элементов в заготовке должна быть не менее 4 мм, толщина контура обрезки изображения в этих частях не менее 3 мм, соответственно.

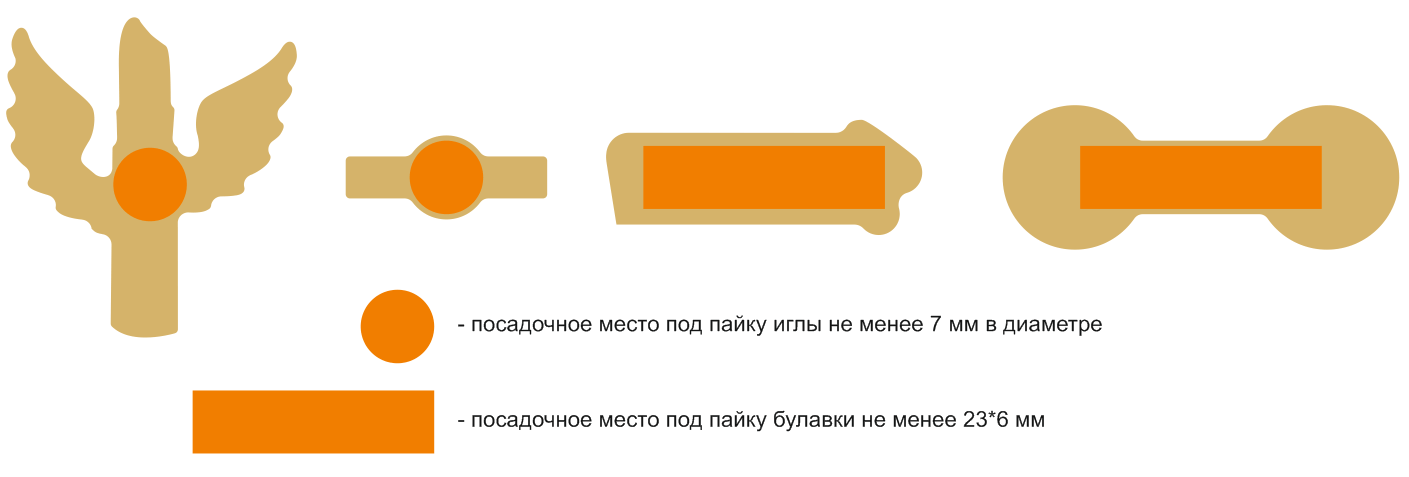

11. При цанговом креплении, форма заготовки в месте, где планируется размещение крепления не может быть менее 7 мм.
    Для установки крепления типа булавка, минимальный размер площадки под крепление составляет 23*6 мм.
    При магнитном креплении, данное требование не распространяется, стальная заготовка на обратной стороне остается всегда плоской.



* И последнее – если есть сомнения в читаемости мелкого текста или узнаваемости логотипа на значке, самое простое и правильное – сделать распечатку изображения на обычном бытовом принтере в масштабе 1:1, тем самым Вы самостоятельно примите решение о размере значка и его наполнении.
